一、適用范圍

適用于絕緣化學監督工作中進行絕緣油試驗和六氟化硫氣體的檢測工作

二、引用的標準和規程

GB/T 7595-2017《運行中變壓器油質量標準》

DL/T 722-2014《變壓器油中溶解氣體分析和判斷導則》

GB/T 11023-2018《高壓開關設備 溶解氣體組分含量的氣相色譜測定法》

GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》

GB/T 507-2002《絕緣油擊穿電壓測定法》

GB/T 7600-2014《運行中變壓器油和汽輪機油水分含量測定法（庫侖法）》

GB/T 261-2008《閃點的測定 賓斯基-馬丁閉口杯法》

GB/T 7598-2008《運行中變壓器油水溶性酸測定法》

GB/T 28552-2012《變壓器油汽輪機油酸值測定法（BTB法）》

GB/T 7597-2012《電力用油（變壓器油汽輪機油）取樣方法》

GB/T 4756-2015《石油液體手工取樣法》

GB/T 6541-1986《石油產品油對水界面張力測定法（圓環法）》

GB/T 5654-2007《液體絕緣材料  相對電容率介質損耗因數和直流電阻率的測量》

GB/T 5832.1-2016《氣體分析  微量水分的測定  第1部分電解法》

GB/T 5832.2-2016《氣體分析  微量水分的測定  第2部分露點法》

GB/T 5832.3-2011《氣體中微量水分的測定  第3部分光腔衰蕩光譜法》

GB/T 8905-2012《六氟化硫電氣設備中氣體管理和檢測導則》

GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》

DL/T 703-2015《絕緣油中含氣量的氣相色譜測定法》

DL/T 423-2009《絕緣油中含氣量的測定方法（真空壓差法）》

GB/T 507-2002《絕緣油擊穿電壓測定法》

GB/T 12022-2014《工業六氟化硫》

DL/T 1366-2014《電力設備用六氟化硫氣體》

GB/T 28537-2012《高壓開關設備和控制設備中六氟化硫（SF6)的使用和處理》

DL/T 1607-2016《六氟化硫分解產物的測定  紅外光譜法》

DL/T 639-2016《六氟化硫電氣設備運行試驗及檢修人員安全防護導則》

DL/T 1359-2014《六氟化硫電氣設備故障氣體分析和判斷方法》

DL/T 1205-2013《六氟化硫電氣設備分解產物試驗方法》

DL/T 259-2012《六氟化硫氣體密度繼電器校驗規程》

DL/T 1140-2012《電氣設備六氟化硫激光檢漏儀通用技術條件》

DL/T 662-2009《六氟化硫氣體回收裝置技術條件》

DL/T 1032-2006《電氣設備用六氟化硫（SF6)氣體取樣方法》

DL/T 914-2005《六氟化硫氣體濕度測定法（重量法)》

DL/T 915-2005《六氟化硫氣體濕度測定法（電解法)》

DL/T 916-2005《六氟化硫氣體酸度測定法》

DL/T 917-2005《六氟化硫氣體密度測定法》

DL/T 921-2005《六氟化硫氣體毒性生物試驗方法》

DL/T 941-2005《運行中變壓器用六氟化硫質量標準》

三、安全工作的一般要求

3.1基本要求

1．為了保證工作人員在現場試驗中的人身安全和電力設備的安全運行,必須嚴格執行DL409《電力安全工作規程》.

2．工作人員與帶電高壓設備的安全距離

表1 高壓設備帶電時的安全距離

3.2保證安全的組織措施

1．在電氣設備上工作,保證安全的組織措施

工作票制度

工作許可制度

工作監護制度

工作間斷、轉移和終結制度

2．在不停電的情況下,進行絕緣油和六氟化硫氣體的取樣與試驗工作,應填寫第二種工作票

3．在停電的情況下,進行絕緣油和六氟化硫氣體的取樣與試驗工作,應填寫第一種工作票

四、絕緣油的取樣工作

4.1．安全工作要求

1．新油的驗收、新油處理過程中的檢驗、為交付運行的新設備取樣檢驗取樣前應征得現場工作負責人的許可。

2．在不停電的情況下，進行絕緣油的取樣工作，應填寫第二種工作票。

3．在停電的情況下，進行絕緣油的取樣工作，應填寫第一種工作票。

4．在工作地點應懸掛在"在此工作標示牌"。

5．樓梯的使用和搬運應符合《安規》的要求。

6．取樣時應有專人進行監護。

7．帶電取樣時應使用必要的安全工具。

4.2．工作目的

將現場設備或油罐中絕緣油取回試驗室進行分析試驗。

4.3．工作性質

交接、大修后或預防性試驗。

4.4．取樣工具

1．取樣瓶500-1000毫升磨口具塞玻璃瓶，并貼好標簽。

適用范圍：適用于常規分析

取樣瓶的準備：取樣瓶先用洗滌劑清洗干凈，再用自來水沖洗，最后用蒸餾水洗凈，烘干、冷卻后，蓋緊瓶蓋。

2．注射器：應使用20-100毫升全玻注射器，注射器頭部用小膠皮頭密封。

1）適用范圍：適用于油中水份含量測定、油中含氣量測定和油中溶解氣體分析。

2）注射器的準備：注射器使用前，洗滌劑清洗干凈，再用自來水沖洗，最后用蒸餾水洗凈，在105℃溫度下充分干燥，干燥后應立即用小膠頭蓋住頭部待用（最好保存在干燥器中）。

3．油桶取樣用取樣管（見圖1)

4．油罐或油槽車用取樣勺（見圖2)

                                     圖-1-取樣管                                                                                                 圖-2-取樣勺

5．從密閉充油電氣設備中取樣還應有防止污染的密封取樣閥。

4.5．取樣方法和取樣部位

1．常規分析取樣

1）油桶中取樣：試油應從污染最嚴重的底部取樣，必要時可抽查上部油樣。開啟桶蓋應將桶蓋外部擦干凈，然后用清潔、干燥的取樣管取樣。從整批油桶中取樣時，取樣的桶數應能夠代表該批油的質量，具體規定見表2，每次試驗應按表2規定取數個單一油樣，并再用它們均勻混合成一個混合油樣。

表2 高壓設備帶電時的安全距離

2）油罐或槽車中取樣：試油應從污染最嚴重的底部取樣，必要時可抽查上部油樣。取樣前應排去

將閥門擦凈，再放油沖洗干凈。3）電氣設備中取樣：對于變壓器、開關或其他充油電氣設備，應從下部閥門取樣，取樣前應

4）取樣量：以夠試驗用量為限。

2．變壓器油中水分和溶解氣體分析取樣

1）取樣方法：油樣應為能代表設備的本體油，應避免再油循環不夠充分的死角取樣，一般應從設備的底部取樣閥取樣，在特殊的情況下可在不同的部位取樣。取樣要求全密封，即取樣連接方式可靠，取樣后注射器芯子能自由活動，以免形成負壓空腔。油樣應避光保存。既不能讓油中溶解的水分及氣體逸散，也不能混入空氣，操作時油中不得產生氣泡。取樣應在晴天進行，取樣后注射器芯子能自由活動，以免形成負壓空腔。油樣應避光保存。

2）取樣量：做溶解氣體分析時取樣量為50-100毫升，專用于測定油中水分含量的油樣，可取20毫升。

3．樣品標簽

標簽內容有：?jiǎn)挝?、設備名稱、設備型號、取樣日期、取樣部位、取樣天氣、油牌號、油重和取樣人。

3.1．注意事項

1）油樣的運輸和保存：油樣應盡快進行分析，做油中溶解氣體分析的油樣不得超過四天；做油中水分含量的油樣不得超過十天。油樣運輸中應避免劇烈震動，防止容器破碎，油樣運輸和保存期間，應注意避光。

1）樣品應防止污染，避免帶入外部雜質，在有條件的情況下應采用全密封取樣，盡量縮短樣品在空氣中暴露的時間。

四、試驗項目

5.1絕緣油溶解氣體組分含量的氣相色譜測定法

5.1.1適用范圍

本標準規定了用氣相色譜法測定充油電氣設備內絕緣油中的溶解氣體組分（包括氫、甲烷、乙烷、乙烯、乙塊、一氧化碳、二氧化碳、氧及氮等）含量的方法，其濃度以u(píng)L/L計量。充油電氣設備中的自由氣體（氣體繼電器中氣體、設備中油面氣體等）也可參照本方法進行組分分析，其濃度以u(píng)L/L計量。

5.1.2試驗性質

預試、交接、大修。

5.1.3試驗設備

點擊跳轉

5.2絕緣油介電強度測定法

5.2.1適用范圍

適用于驗收20℃時粘度不大于50mm2/s的各種絕緣油。例如變壓器油、電容器油、電纜油等新油或使用過的油，但主要是用于新油。

介電強度并不是用來評定絕緣油質量的一個標準，而是一項常規試驗，它用來闡明絕緣油被水和其他懸浮物質物理污染的程度以及打算注入設備前進行干燥和過濾是否適宜。

5.2.2 試驗性質

預試、交接、大修。

5.2.3．試驗設備：絕緣油介電強度測試儀

點擊跳轉

5.3運行中變壓器油水分含量測定法（庫侖法）

5.3.1適用范圍

本方法適用于測定運行變壓器油中的水分含量。

5.3.2 試驗性質

預試、交接、大修。

5.3.3．試驗設備：全自動油微量水分測試儀

點擊跳轉

5.4絕緣油中含氣量的測定（真空壓差法）

5.3.1適用范圍

適用于 110~500kV 電力變壓器、互感器、電抗器、充油套管等充油電器設備的油中含氣量測定。適用于在40℃下運動粘度不大于40mm2/s的各種低、中等粘度的其他油品。

5.3.2 試驗性質

預試、交接、大修。

5.3.3．試驗設備：全自動絕緣油含氣量測試儀

絕緣油含氣量測定儀是依據DL423-91電力行業標準要求，克服了許多實際使用過程中存在的問題，采用新型的進口差壓傳感器，運用目前較先進的控制系統，設計完成了新一代的絕緣油含氣量測定儀。

5.5石油產品閃點測定法（閉口杯法）

5.5.1適用范圍

本方法適用于石油產品用閉口杯在規定條件下加熱到它的蒸汽與空氣的混合氣接觸火焰發生閃火時的最低溫度，稱為閉口杯法閃點。

5.5.2 試驗性質

預試、交接、大修。

5.5.3試驗設備：全自動閉口測試儀

點擊跳轉

5.6運行中變壓器油、汽輪機酸值測定法（BTB法）

5.6.1適用范圍

本方法適用于測定運行中變壓器油、汽輪機油的酸值。

該法是采用沸騰乙醇抽出試油中的酸性組分，再用氫氧化鉀乙醇溶液進行滴定，中和1g試油酸性

組分所需要的氫氧化鉀毫克數稱為酸值。

5.6.2 試驗性質

預試、交接、大修。

5.6.3試驗設備：全自動酸值測試儀

點擊跳轉

5.7 運行中變壓器油，汽輪機油水溶性酸測定法（比色法）

5.7.1適用范圍

運行中變壓器油，汽輪機油。

5.7.2 試驗性質

預試、交接、大修。

5.7.3試驗設備：全自動酸值測試儀

5.8 液體絕緣材料工頻介質損耗因數和體積電阻率的測量

5.8.1適用范圍

本方法適用于在試驗溫度下呈液態的絕緣材料的相對介質損耗因數和體積電阻率的測量。

5.8.2試驗性質

預試、交接、大修。

5.8.3試驗設備：一體化精密油介損耗測試儀

點擊跳轉

5.9六氟化硫氣體絕緣設備中水分含量現場測試工作

5.9.1安全工作要求

1．在未投運前六氟化硫氣體絕緣設備進行水分含量現場測試工作應征得現場工作負責人的許可。

2．在不停電的情況下，進行六氟化硫氣體絕緣設備水分含量現場測試工作，應填寫第二種工作票。

3．在停電的情況下，進行六氟化硫氣體絕緣設備水分含量現場測試工作，應填寫第一種工作票。

4．在工作地點應懸掛在"在此工作標示牌"。

5．工作應符合《安規》的要求。

5.9.2試驗?zāi)康?o:p>

測試六氟化硫電氣設備中水分的含量。

5.9.3試驗性質

交接、大修后或預防性試驗。

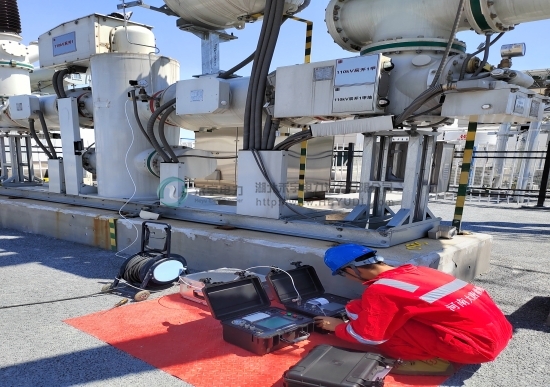

5.9.4試驗設備：微量水分測試儀

對測量?jī)x器的要求：用于氣體中微量水分測量的儀器需要定期校驗，校驗周期為一年。

5.10六氟化硫電氣設備氣體密封試驗

5.10.1安全工作要求

1．在未投運前六氟化硫氣體絕緣設備進行氣體密封試驗應征得現場工作負責人的許可。

2．投運后的設備必須在停電的情況下才能進行六氟化硫氣體絕緣設備氣體密封試驗，工作前應填寫第一種工作票。

3．在工作地點應懸掛在"在此工作標示牌"。

4．工作應符合《安規》的要求。

5.10.2試驗?zāi)康?o:p>

檢測六氟化硫電氣設備的氣體密封性能。

5.10.3試驗性質

交接、大修后或必要時。

5.10.4測試儀器：氣體檢漏儀

5.11六氟化硫新氣微水含量的測定

5.11.1測量目的

測定六氟化硫（SF6）新氣微水含量。

5.11.2 試驗性質

交接試驗。

5.11.3對測量?jī)x器的要求
